Comment fonctionne une borne de recharge ?
Comprendre le fonctionnement d'une borne de recharge rapide, étape par étape
Derrière la simplicité apparente d’une recharge se cache une technologie de recharge VE précise, qui fait dialoguer en permanence le véhicule et la borne. Comprendre comment marche une borne électrique permet de mieux anticiper ses temps de recharge, de choisir la bonne borne selon ses besoins, et de comprendre pourquoi deux recharges ne se ressemblent jamais tout à fait.
Dans cet article, on vous explique, étape par étape, ce qu’il se passe réellement entre le moment où vous branchez votre câble et celui où vous repartez avec une batterie rechargée, et on vous détaille le fonctionnement concret des bornes du réseau R3.
Le principe de base : deux types de courant, une seule batterie
Pour comprendre le fonctionnement d’une borne de recharge, il faut d’abord retenir une règle simple : le réseau électrique délivre du courant alternatif (AC), alors que la batterie d’un véhicule électrique ne peut stocker que du courant continu (DC). Une conversion est donc toujours nécessaire, quelque part entre la prise et la batterie. Et c’est justement l’endroit où se fait cette conversion qui distingue les deux grandes familles de bornes.
Recharge AC : la conversion se fait dans la voiture
Sur une borne AC (les bornes dites lentes, que l’on trouve à domicile, en voirie ou sur certains parkings), le courant alternatif du réseau arrive tel quel jusqu’au véhicule.
C’est alors le chargeur embarqué de la voiture, aussi appelé OBC (« On-Board Charger »), qui se charge de convertir ce courant alternatif en courant continu pour la batterie.
Ce composant, intégré au véhicule, a une puissance maximale propre à chaque modèle, généralement comprise entre 3,7 kW et 22 kW. C’est un point important à retenir : la vitesse de charge sur une borne AC est toujours limitée par le plus faible des deux éléments, la borne ou le chargeur embarqué.
Brancher une voiture équipée d’un chargeur 7,4 kW sur une borne de 22 kW ne fera jamais dépasser les 7,4 kW.
Recharge DC : la conversion se fait dans la borne
Sur une borne DC (les bornes rapides, comme celles du réseau R3), la logique est inversée. La conversion du courant alternatif en courant continu se fait directement dans la borne, grâce à des convertisseurs de forte puissance intégrés à l’infrastructure.
Le courant continu ainsi produit est envoyé directement à la batterie, sans passer par le chargeur embarqué du véhicule.
C’est cette différence qui explique l’écart de vitesse entre les deux technologies : une borne DC peut délivrer une puissance bien supérieure à ce que peut encaisser un chargeur embarqué, ce qui permet de récupérer une grande autonomie en quelques dizaines de minutes plutôt qu’en plusieurs heures.
Les étapes d'une session de recharge, de A à Z
Que la borne soit AC ou DC, une session de recharge suit toujours la même logique en plusieurs étapes.
1. L'identification
Avant de délivrer le moindre kWh, la borne doit savoir qui recharge. Cette identification peut se faire par carte bancaire sans contact, par badge RFID, ou via un QR code.
C’est cette étape qui autorise le déverrouillage du câble et le démarrage de la session.
2. Le déverrouillage et la connexion
Une fois l’identification validée, le câble se déverrouille et peut être branché sur le véhicule. Sur les bornes rapides, le connecteur se verrouille mécaniquement une fois branché, pour éviter tout débranchement accidentel pendant que le courant circule à haute puissance.
3. La communication entre le véhicule et la borne
C’est l’étape la plus technique, et souvent la moins connue. Avant même que le premier kWh ne circule, le véhicule et la borne échangent des informations techniques pour s’accorder sur les paramètres de la recharge : puissance maximale que le véhicule est prêt à accepter à cet instant, état de charge actuel de la batterie, température, etc. C’est ce dialogue permanent qui permet à la borne d’ajuster la puissance délivrée tout au long de la session.
4. La recharge, pilotée par la batterie elle-même
Une fois la session lancée, ce n’est pas la borne qui décide seule de la puissance délivrée : c’est le BMS (Battery Management System) du véhicule, qui pilote en temps réel la puissance qu’il est prêt à recevoir, en fonction de l’état et de la température de la batterie. La borne s’adapte à cette demande, dans la limite de sa propre puissance maximale.
5. L'arrêt de la session
La recharge s’arrête automatiquement lorsque la batterie atteint le niveau visé (souvent paramétrable depuis le véhicule), ou peut être interrompue manuellement à tout moment, depuis la borne ou l’application du véhicule.
Pourquoi la puissance de charge n'est jamais constante

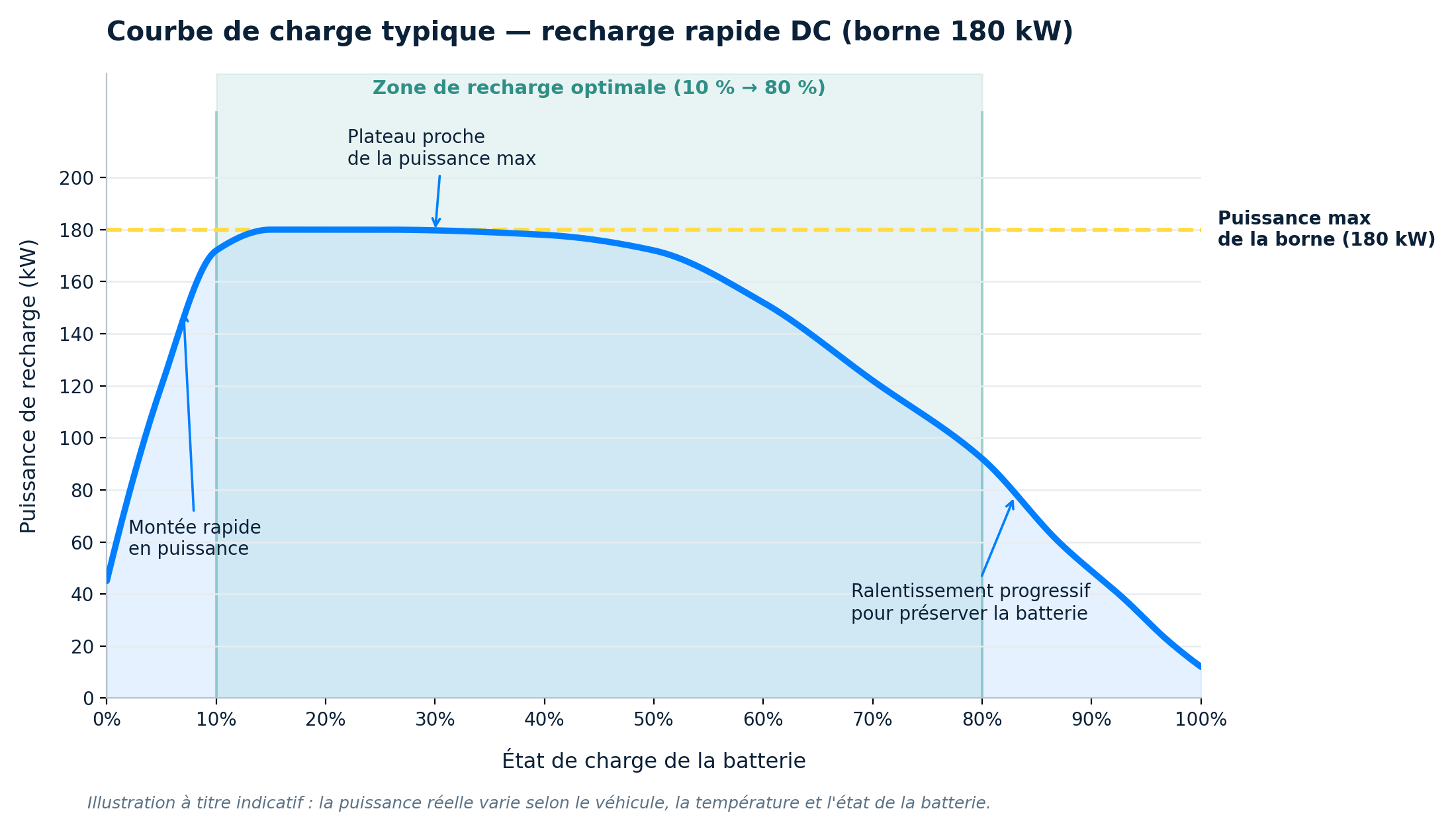

Une idée reçue fréquente consiste à penser qu’une borne de 180 kW délivre 180 kW du début à la fin de la recharge. En réalité, la puissance suit une courbe de charge, qui varie tout au long de la session. Plusieurs facteurs influencent la puissance réellement reçue par le véhicule à un instant donné :
- L’état de charge de la batterie : plus elle est pleine, plus la puissance acceptée diminue, pour protéger les cellules. C’est pourquoi la recharge entre 10 % et 80 % est généralement bien plus rapide que celle entre 80 % et 100 %.
- La température de la batterie et la température extérieure : une batterie trop froide ou trop chaude limite la puissance acceptée par mesure de sécurité.
- Les limites propres au véhicule : chaque modèle a une courbe de charge qui lui est propre, définie par le constructeur.
- L’état de santé de la batterie, qui peut évoluer avec le temps et l’usage.
C’est la combinaison de ces facteurs, gérée en continu par le BMS du véhicule, qui détermine la vitesse réelle de la recharge, borne après borne.
Comment la borne communique avec le reste du réseau
En parallèle du dialogue avec le véhicule, la borne communique également avec un système de supervision central, généralement via le protocole OCPP (Open Charge Point Protocol), un standard ouvert largement utilisé dans l’industrie. C’est grâce à cette communication que l’opérateur du réseau peut, à distance : suivre l’état de chaque borne en temps réel, superviser les sessions de recharge en cours, détecter une panne ou une anomalie, et déployer des mises à jour.

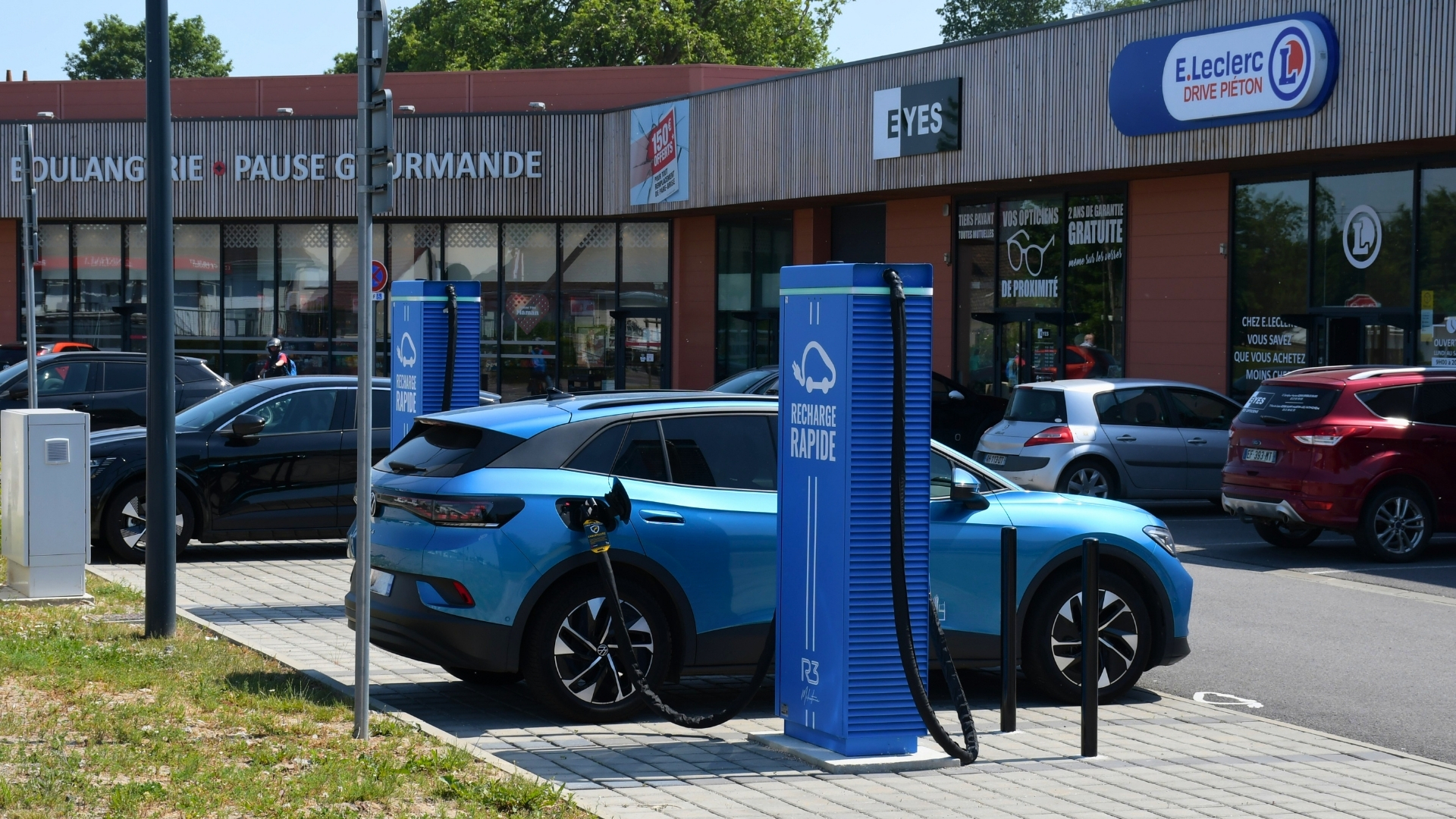

Les bornes du réseau R3, concrètement

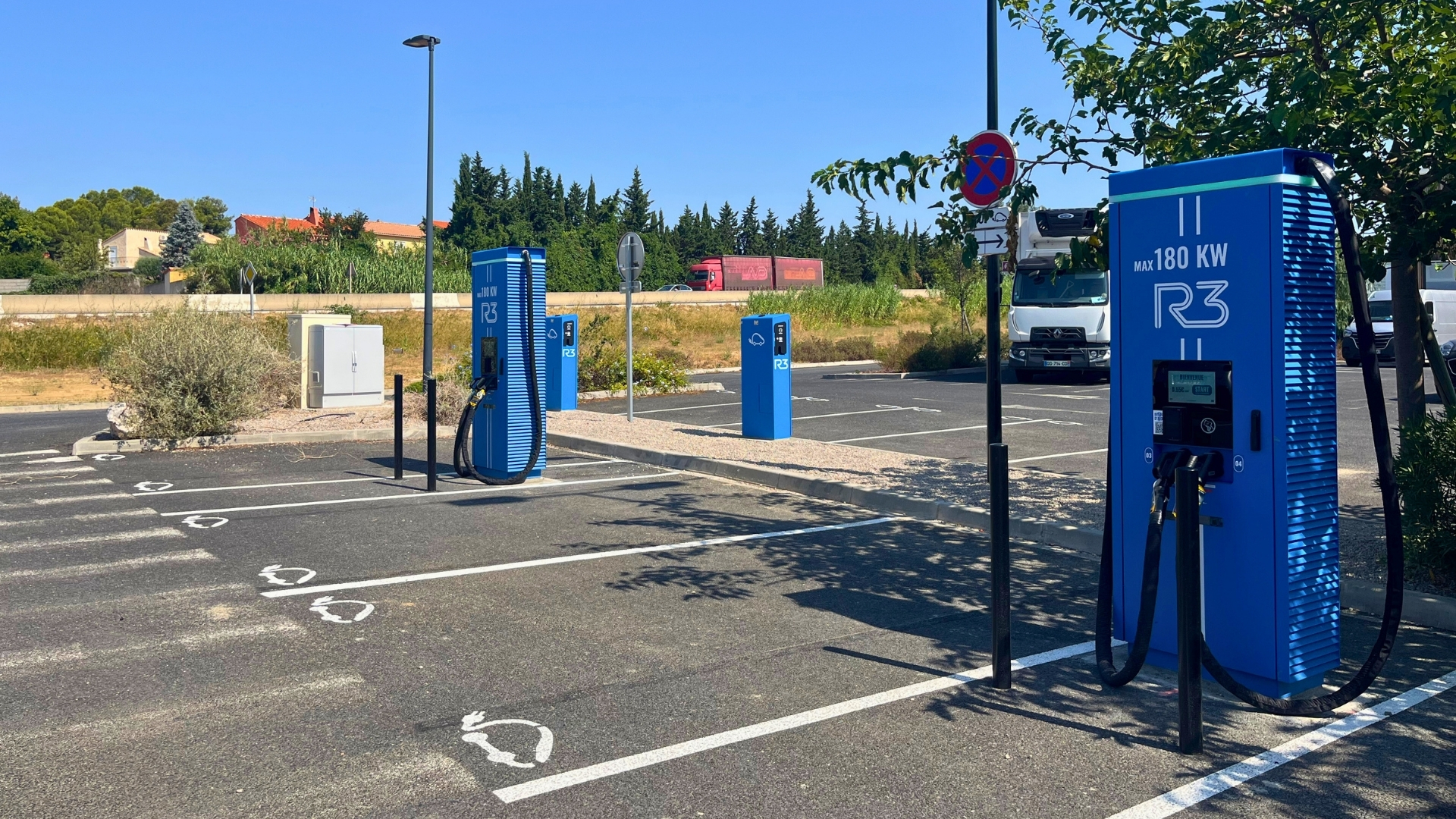

Sur le réseau R3, une station est généralement composée de 2 à 3 bornes de recharge rapide MS180, conçues par DBT. Chaque borne MS180 délivre jusqu’à 180 kW en courant continu (DC) et est équipée de 2 prises Combo CCS, le standard le plus répandu sur les véhicules électriques actuels. Pour tout savoir sur les différents types de connecteurs et leurs usages, consultez notre article Bornes de recharge et stations R3 : types de connecteurs.
Pour répondre aussi aux besoins de recharge lente, certaines stations intègrent en complément une ou plusieurs borne MS22, dédiée à la recharge AC (jusqu’à 11 kW par point de charge, via 2 prises Type 2). Lorsqu’aucune MS22 n’est présente sur la station, une prise Type 2 est tout de même ajoutée sur l’une des bornes MS180, afin de proposer malgré tout une option de recharge lente sur place.
Le code couleur des bornes R3
Pour savoir en un coup d’œil si une borne est disponible, chaque borne R3 est équipée d’une LED lumineuse au-dessus de la prise, dont la couleur indique son statut :
- 🟢 Verte : la borne est disponible.
- 🔵 Bleue : un véhicule est en charge sur cette borne (mais si un câble est encore libre, vous pouvez tout de même vous brancher dessus).
- 🔴 Rouge : la borne est indisponible.
- 🩷 Rose : une mise à jour est en cours sur la borne.
La sécurité, en toile de fond de chaque recharge
Faire circuler plusieurs dizaines, voire plusieurs centaines de kW à travers un câble n’est pas anodin. Les bornes de recharge intègrent donc plusieurs mécanismes de sécurité, invisibles pour l’utilisateur mais actifs à chaque session :
- une détection de défaut d’isolement, qui coupe immédiatement la recharge en cas d’anomalie électrique,
- un verrouillage mécanique du connecteur, pour éviter tout débranchement pendant la charge rapide,
- une protection différentielle, qui surveille en continu l’équilibre du courant,
- et une communication continue avec le véhicule, qui permet d’arrêter la recharge instantanément si un paramètre sort des valeurs attendues (température, tension, intensité).
C’est cette vigilance permanente, côté borne comme côté véhicule, qui permet de délivrer une puissance élevée en toute sécurité.
Une protection contre le vol de câble
La sécurité d’une borne ne se limite pas à l’électrique : elle se joue aussi physiquement, autour du câble lui-même. Le vol de câble de recharge est un fléau qui continue de toucher la France et l’Europe depuis de nombreux mois, les câbles étant convoités pour la valeur du cuivre qu’ils contiennent. Ce phénomène prive les automobilistes d’un point de charge et peut rendre une station indisponible le temps de la réparation.
Pour limiter ce risque, toutes les bornes du réseau R3 sont équipées d’un système de protection anti-arrachement du câble. Une mesure supplémentaire qui vient s’ajouter aux autres dispositifs de sécurité, pour garantir une disponibilité maximale des stations et une tranquillité d’esprit aux conducteurs qui viennent y recharger.
En résumé
⚡ Le réseau délivre du courant alternatif (AC), la batterie stocke du courant continu (DC) : une conversion est toujours nécessaire.
🔌 En AC, cette conversion se fait dans le véhicule, via le chargeur embarqué (3,7 à 22 kW).
🚀 En DC, la conversion se fait directement dans la borne, ce qui permet des puissances bien plus élevées.
🧠 C’est le BMS du véhicule qui pilote la puissance reçue, en fonction de l’état de charge, de la température et de ses propres limites.
📡 La borne communique avec le véhicule pour adapter la recharge, et avec un système central via le protocole OCPP pour la supervision.
💡 Le code couleur de la LED (vert, bleu, rouge, rose) vous indique en un coup d’œil la disponibilité de chaque borne.
🛡️ Plusieurs sécurités actives garantissent une recharge fiable, même à haute puissance.
